1. Sélection du site d'installation et des matériaux

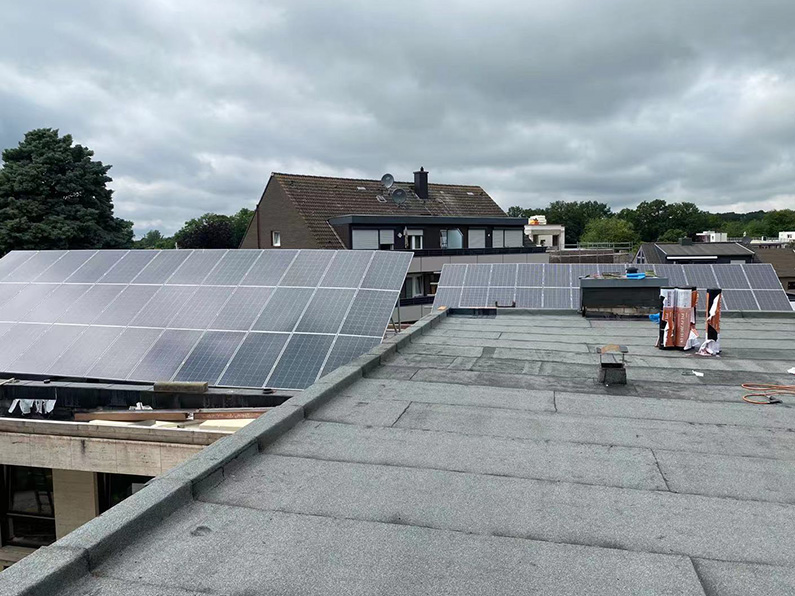

Reportez-vous aux documents du client, la zone d'installation est un toit plat en ciment, dont la capacité de charge est normalement de 30 kg/m2.

Ensuite, vous devez examiner l’effet des ombres, telles que les arbres, les hauts murs et autres obstacles. Assurez-vous également que l’installation est orientée vers le sud.

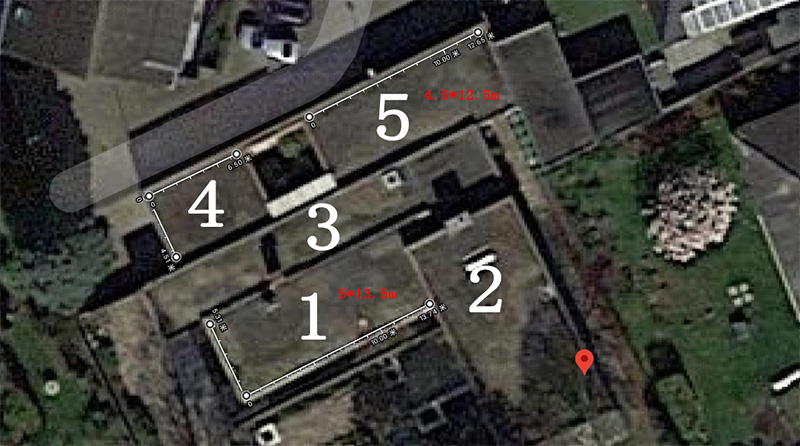

Sur la base des photos et de la carte satellite fournies par le client, nous avons confirmé qu'il existe 5 emplacements d'installation pouvant être utilisés sur le toit.

2. Choisir le bon module PV

Le client avait besoin d’une capacité de production d’électricité d’environ 60 kWh.

Selon les données de la NASA, nous pouvons conclure que le temps effectif de production d'électricité au niveau local est de 3 heures, nécessitant environ 20 kW de panneaux.

Ensuite, en calculant la zone d'installation et la taille des panneaux solaires, nous avons choisi le monocristallin 320W à plus haut rendement, soit un total de 72 pièces,

qui est également le module principal.

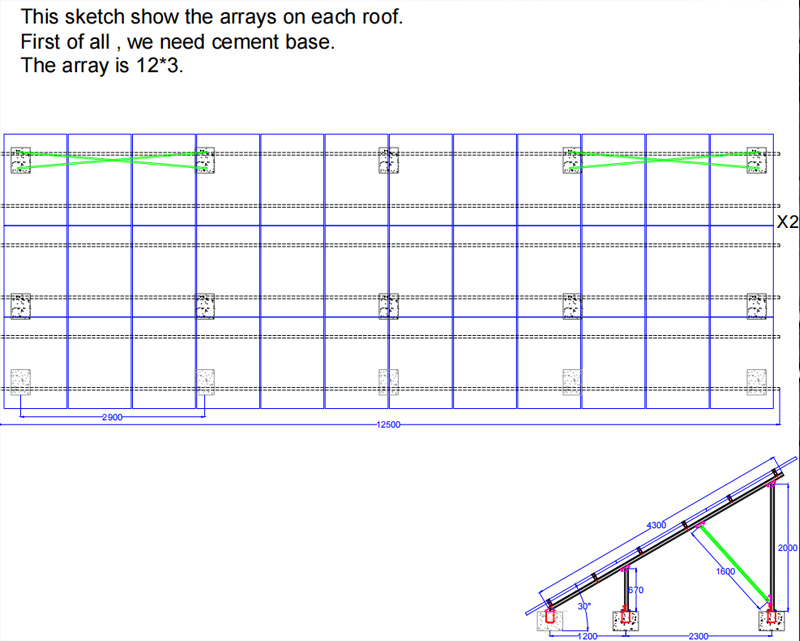

Ainsi, l'emplacement d'installation optimal est de 36 panneaux pour chaque zone 1 et 5, les panneaux de chaque zone étant disposés en matrice 3*12.

3. Concevoir le support

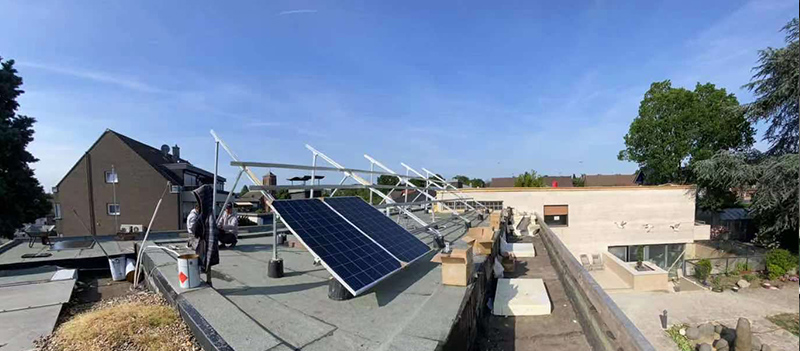

En fonction des exigences d'installation, nous pouvons choisir des poutres en U galvanisées avec une résistance plus élevée.

4. Conception série-parallèle PV

Pour réduire le facteur de risque, nous avons relié séparément les systèmes installés sur les toits 1 et 5, qui à leur tour peuvent être contrôlés séparément.

Étant donné que la puissance solaire totale de chaque toit est de 11,5 kW, nous avons équipé chaque système d'un onduleur de stockage d'énergie de 10 kW, qui peut atteindre un maximum

puissance d'entrée de 13 kW.

La plage de tension d'entrée optimale est de 500 V à 600 V, tandis que la tension de chaque panneau solaire est de 30 V. Pour atteindre la norme optimale, nous devons connecter 18

des 36 panneaux en série puis en parallèle. Cela nous donne une tension d'entrée continue de 540 V.

Grâce à l'onduleur, le 540V produira une tension alternative triphasée de 380V.

5. Câbles

Tous les systèmes photovoltaïques doivent de préférence être équipés de câbles en cuivre spéciaux.

Ajoutez des connecteurs étanches aux jonctions des câbles.

Le diamètre du câble doit également être conçu en fonction du courant qui le traverse, par exemple, pour un système de 10 kW, la conception de sortie

peut utiliser 6 câbles carrés.

De plus, le module PV et la partie onduleur doivent relier le fil de terre.

6. Batterie

Contrairement aux systèmes photovoltaïques purement connectés au réseau, les systèmes de stockage d'énergie peuvent non seulement accéder à l'électricité du réseau, mais également relier des batteries pour stocker l'énergie

s’il y a un surplus de production d’électricité.

Cette conception est généralement utilisée dans le cadre d'une politique tarifaire « de pointe et de vallée ».

Lorsque le tarif est à son maximum, l’électricité stockée est utilisée, et lorsqu’il est à son minimum, l’électricité du réseau est utilisée.
